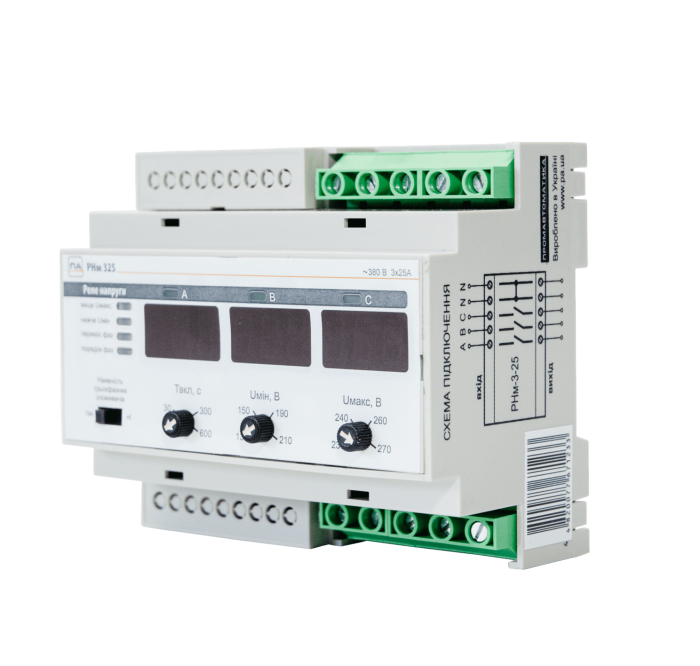

Реле напруги Промавтоматика РНм 325

Реле напруги 3-фазне РНм 325 використовується для того, щоб робити обчислення фазної напруги з глухозаземленою нейтраллю. Підключення проводиться до 220 В і 50 Гц. Дані стосуються показників на виведенні.

В наявності є регулятори, що дозволяють простому користувачеві самостійно встановлювати пороги спрацювання вимкнення і періоди перемикань. Монтується на 35-сантиметрову DIN-рейку.

Є можливість установки порогів відключення напруги, вказання допустимої асиметрії і керовану затримку за часом.

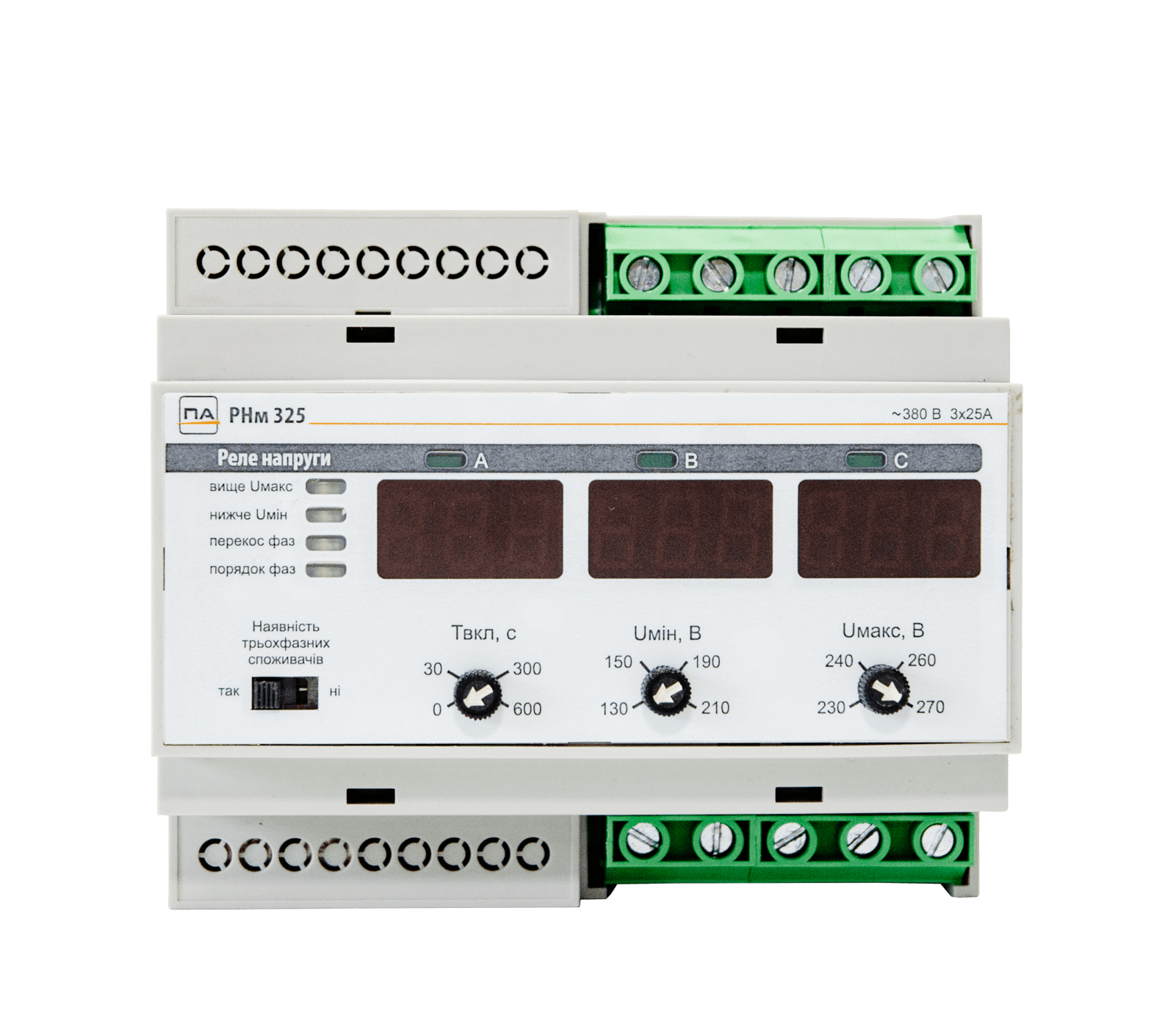

Конструкція і габарити РНм 325

У конструкцію реле напруги входять наступні елементи:

- Вхідні клеми: 4 шт.

- Індикатори фази: 3 шт.

- Монітори: 3 шт.

- Регулятор рівня максимальної напруги.

- Вихідні клеми фаз: 4 шт.

- Регулятор рівня мінімальної напруги.

- Регулятор часу затримки включення.

- Перемикач режимів роботи.

- Індикатор збоїв.

Режим роботи РНм 325:

Однофазні і трьохфазні споживачі. Слугує для випадку, коли у навантаженні є трифазні споживачі, які необхідно захистити під час аварії на будь-якій з фаз. Для переводу реле в режим «Однофазні і трьохфазні споживачі» необхідно пересунути перемикач-повзунок (8) вліво, на положення «так». У такому режимі роботи реле виконує роботу трьохфазного реле напруги.

Тільки однофазні споживачі. УВАГА! У цьому режимі дозволяється підключати навантаження тільки те, що розраховане на роботу в однофазній мережі 220 В, 50 Гц. Використовується у випадку аварії лише на одній з фаз, коли бажано не припиняти роботу приладів, що підключені до інших фаз. Для переводу у даний режим необхідно пересунути перемикач-повзунок (8) вправо, на положення «ні». У такому режимі роботи реле виконує роботу трьох незалежних однофазних реле напруги.

Реле спрацьовує у разі:

Завищеної напруги, коли вмикається червоний світлодіод;

Заниженої напруги;

Порушення порядку підключення фаз (порядок фаз);

Відхилення від заданого співвідношення амплітуди між фазами (перекос фаз).

Характеристики реле напруги Промавтоматика РНм 325:

Тип реле: Електромагнітне

Нижня межа напруги: 150-210 В

Верхня межа напруги: 230-270 В

Номінальна напруга, В: 220

Тип напруги: Змінний струм

Особливості: З індикацією

Тип встановлення: DIN-рейка

Кількість фаз: 3 — фази

Номінальний струм: 25 А

Кількість займаних DIN модулів 6 шт.

Кількість фаз однофазний, трифазний

Мережева напруга 230 В, 400 В

Точність вимірювання струму 2.5 %

Час вимкнення навантаження при перевищенні 0.02 сек

Час відключення навантаження при зниженні 0.02 сек

Спосіб регулювання: механічний

Особливості моделі: дисплей, контроль фаз, термозахист

Кабелі підключення не більше 4 мм²

Клас захисту IP20

Комплектація реле, інструкція

Кількість точок на весь будинок

Нижня межа відключення напруги 130-210 В

Верхня межа відключення напруги 230-270 В

Час затримки включення 0-600 сек.

Ширина 105 мм

Висота 90 мм

Глибина 60 мм

Вага 0.32 кг
