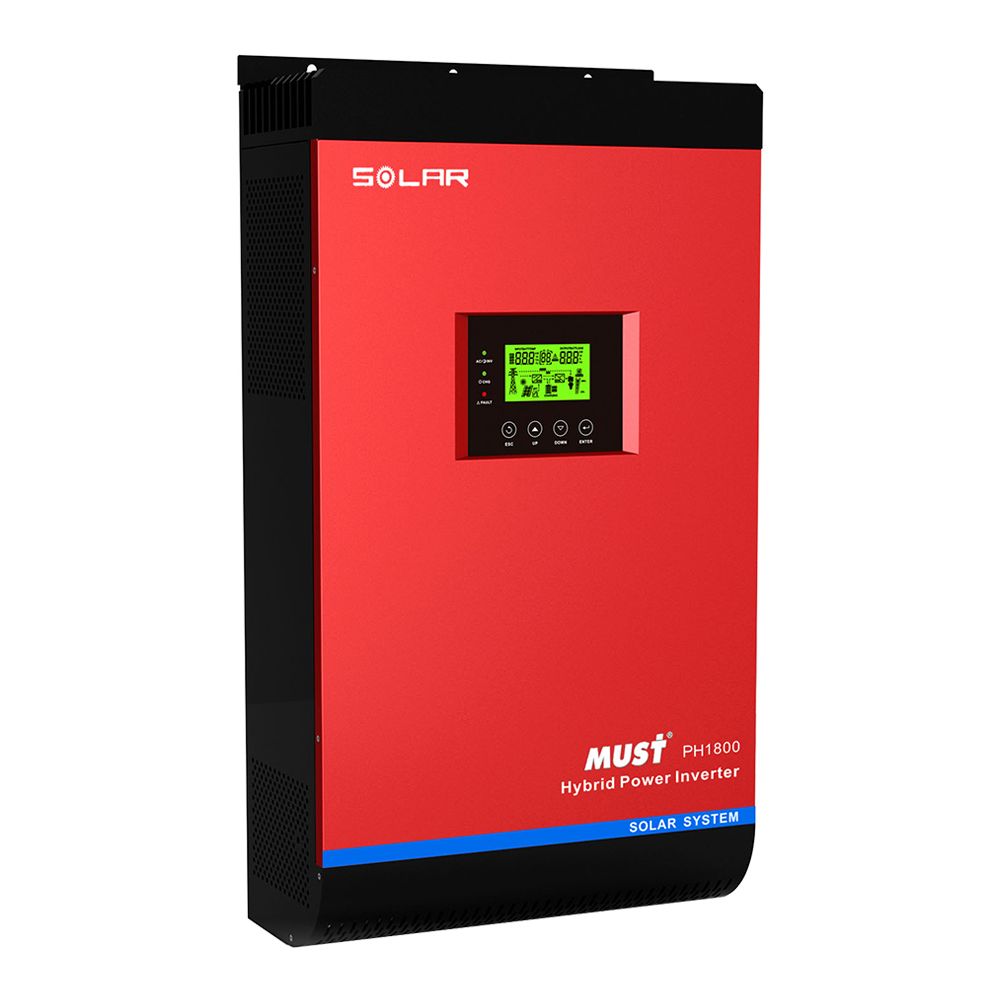

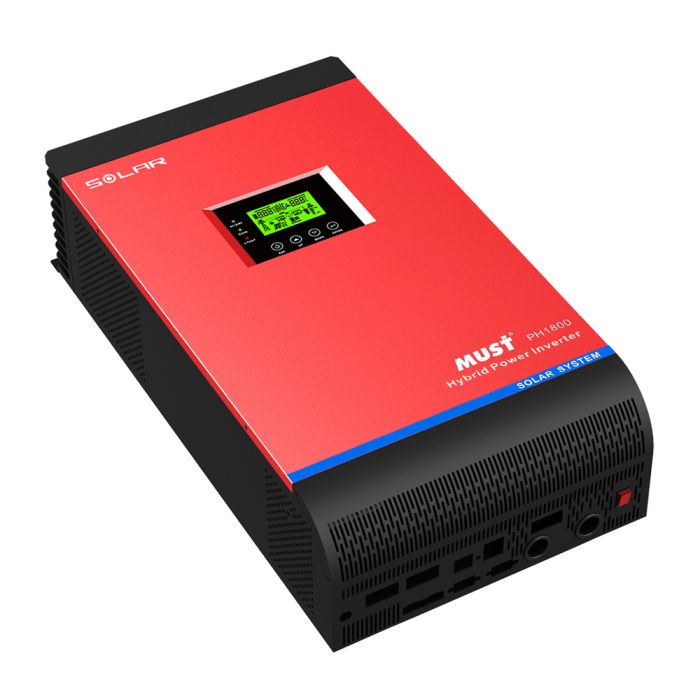

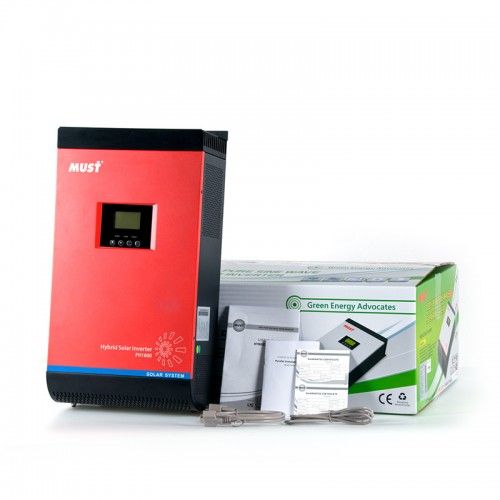

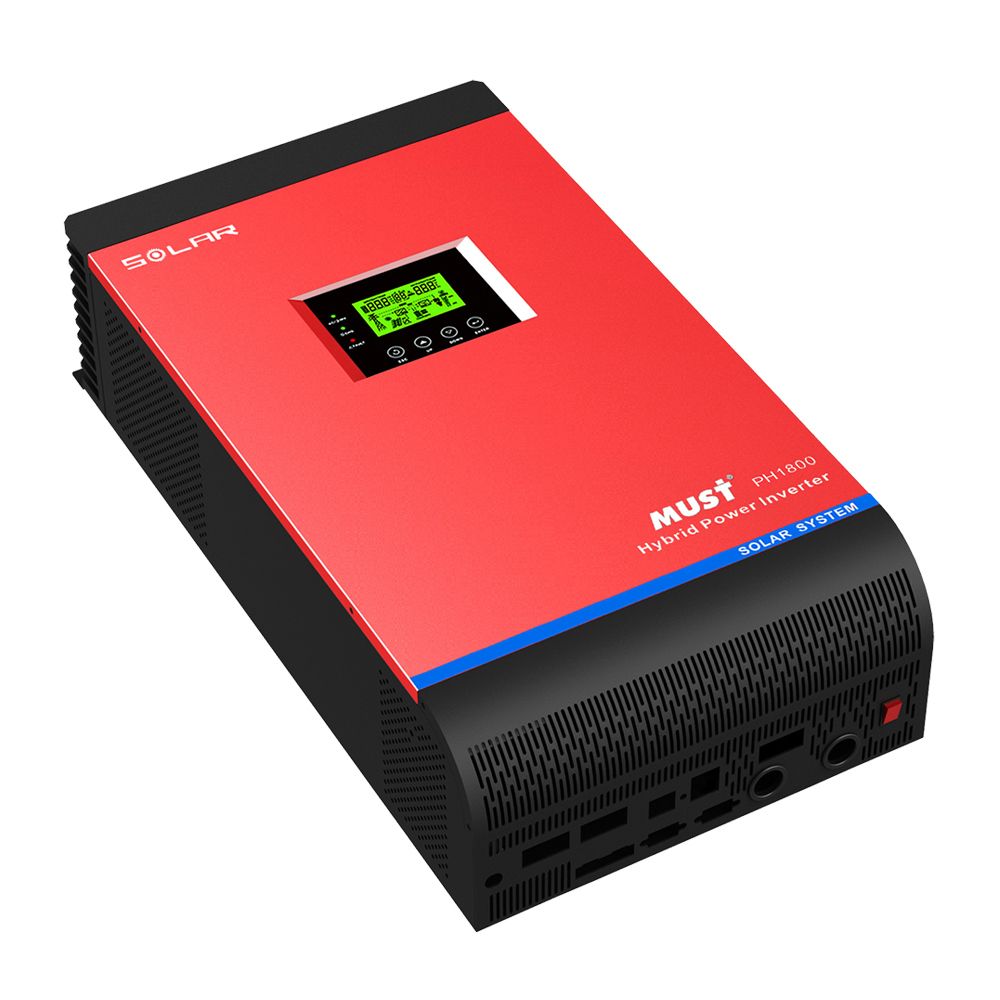

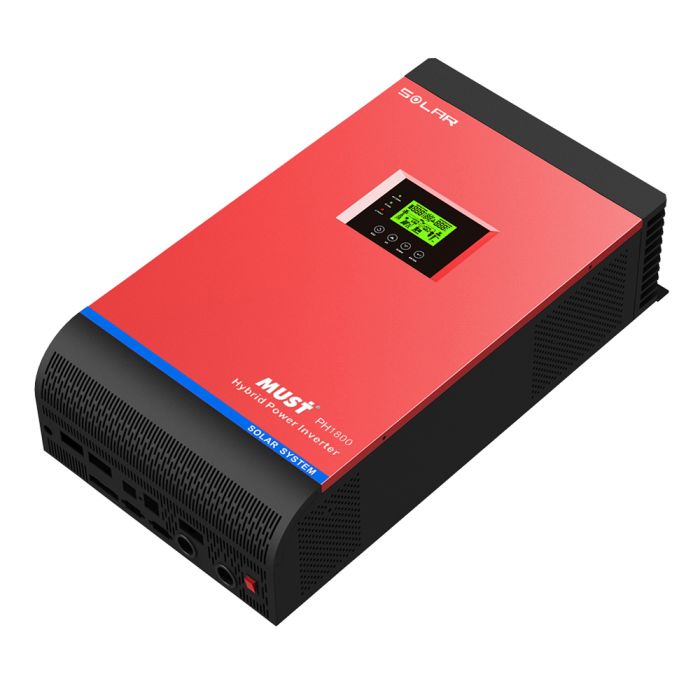

Описание гибридного инвертора MUST PH18-5K MPK Plus
Гибридный инвертор MUST PH1800 MPK Plus Series (модель PH18-5K MPK Plus) — это комплексное устройство, которое состоит из синусоидального сетевого преобразователя напряжения, мощного интеллектуального зарядного устройства для аккумуляторных батарей, автономного преобразователя и микроконтроллерного блока управления. Поскольку данное устройство содержит сетевой преобразователь напряжения, его можно подключить к электростанции по "зеленому тарифу".
Главным преимуществом данного преобразователя является возможность стабильной работы при условии отсутствия электросети. В случае исчезновения внешнего напряжения устройство мгновенно переключается на режим работы от аккумуляторных батарей и продолжает бесперебойно питать подключенных электропотребителей.

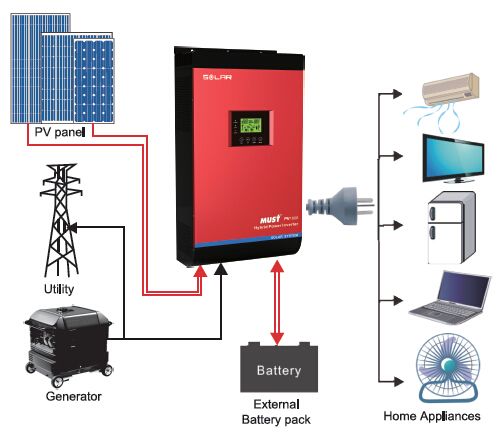

Благодаря многофункциональному меню настроек пользователь имеет возможность задавать приоритетность использования источников электроэнергии: солнечные панели, аккумуляторные батареи или общая электросеть. Например, в режиме "приоритет солнечных батарей" инвертор в первую очередь использует энергию от фотомодулей, а в случае ее нехватки — добирает необходимую мощность от аккумулятора или сети. Дополнительно можно ограничить генерацию во внешнюю сеть: при таких условиях вся энергия от солнечных панелей будет направляться исключительно на заряд АКБ и питание нагрузки.
Главные преимущества MUST PH18-5K MPK Plus
- Возможность запрета генерации в сеть.
- Встроенный МРРТ контроллер заряда.
- Функция сетевого преобразователя.
- Интеллектуальная зарядка аккумуляторных батарей.
- Возможность коммутации с ПК и мониторинга через интернет.
Устройство рассчитано на работу с входным постоянным током от солнечных батарей с напряжением до 145 В. Преобразование постоянного тока в переменный происходит по высокочастотной схеме под управлением микроконтроллера. Встроенный МРР-трекер повышает эффективность отбора мощности с фотомодулей до 30% благодаря алгоритму постоянного поиска точки максимальной мощности. Это позволяет эффективно нивелировать различия в уровне освещенности и температуре воздуха в течение светового дня. Рабочий диапазон напряжения трекера составляет от 64 В до 130 В.
Конструкция и сферы применения
Конструкция MUST PH18-5K MPK Plus позволяет использовать его как:
- Сетевой инвертор с возможностью продажи излишков электроэнергии по "зеленому тарифу".
- Надежный источник питания для бытового оборудования и компьютерной техники.
- Мощное зарядное устройство для аккумуляторов.
- Источник бесперебойного питания (ИБП) путем преобразования постоянного тока от АКБ в переменный в случае аварий в местной сети.
Такое сочетание функций делает использование этой модели чрезвычайно выгодным с экономической точки зрения. Оборудование позволяет гибко настраивать параметры работы:
- Несколько диапазонов входного переменного напряжения (170-280 В, 90-280 В, 184-253 В).
- Автоматическая настройка частоты переменного тока (50 Гц или 60 Гц).
- Установка приоритета источников питания (солнечные панели / АКБ).
Настройка и контроль состояния системы осуществляется с помощью информативного ЖК-дисплея с клавишами управления. Аварийные и граничные состояния отображаются светодиодной индикацией и сопровождаются звуковыми сигналами. Для подключения к персональному компьютеру предусмотрен порт RS485, также в наличии выход USB.
Системы защиты и эксплуатационные характеристики
Безопасную работу устройства и подключенных аккумуляторных батарей обеспечивают встроенные системы защиты от короткого замыкания, перегрева и глубокого разряда АКБ. При достижении напряжения на клеммах аккумулятора значения 60 В срабатывает система разрыва цепи для защиты от перенапряжения. Охлаждение инвертора принудительное, реализовано с помощью интеллектуальных вентиляторов, управляемых термодатчиками.
Благодаря относительно малому весу (13,5 кг) и компактным габаритам (295х528х141 мм) прибор легко транспортировать и монтировать. Инвертор стабильно работает в широком диапазоне температур окружающей среды (от 0 °C до 55 °C) и при относительной влажности воздуха до 95% (без образования конденсата).
Характеристики MUST PH18-5K MPK Plus
Основные
Производитель:
MUST
Модель:
PH18-5K MPK Plus
Страна-производитель:
Китай
Тип инвертора:
гибридный
Количество фаз:
1
Количество MPPT:
1
КПД, %:
98
Интерфейс:
USB / RS485
Входные характеристики солнечного поля
Номинальная мощность, Вт:
5000
Максимальная мощность, Вт:
10000
Диапазон входного напряжения, В:
230 ± 5%
MPPT диапазон напряжения, В:
230 ± 5%
Максимальное напряжение, В:
280
Входной ток, А:
13
Максимальный ток MPPT трекера, А:
13
Выходные характеристики
Номинальная мощность, Вт:
5000
Максимальная мощность, Вт:
5000
Выходной ток, А:
60
Выходное напряжение, В:
170-280
Форма синусоиды:
правильная
Частота, Гц:
50 / 60
Общие
Габаритные размеры, мм:
295 x 528 x 141
Вес инвертора, кг:
13.5
Гарантия, мес:
12
Рабочий диапазон температуры, °C:
0...55
Влажность, %:
15...95
Степень защиты:
IP22
Собственное потребление, Вт:
1
Охлаждение:
принудительное
Режим работы от АКБ
Диапазон входного напряжения, В:
90-280
Выходное напряжение, В:
230
Входной ток, А:
60
Максимальный выходной ток, А:
50 / 60
Диапазон частоты, Гц:
93
Форма синусоиды:
правильная
Заряд АКБ
Напряжение АКБ, В:
64-130
Максимальный ток заряда, А:
120
