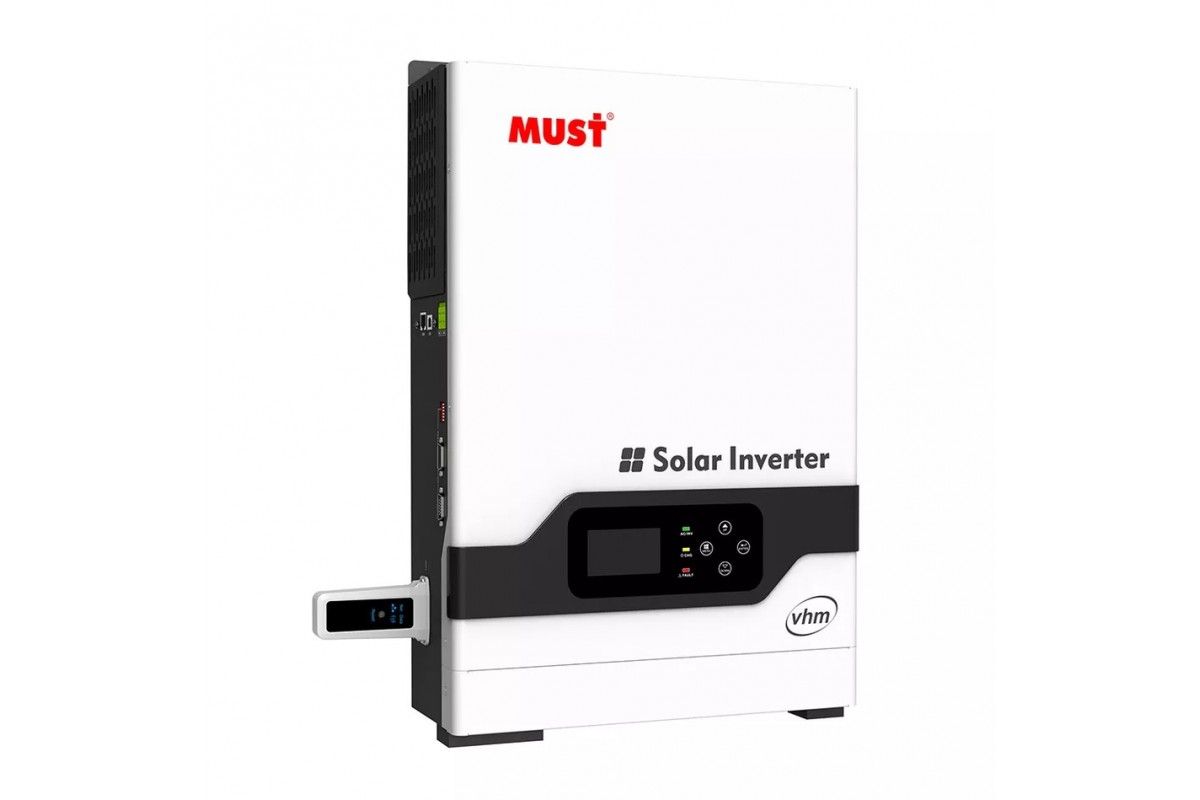

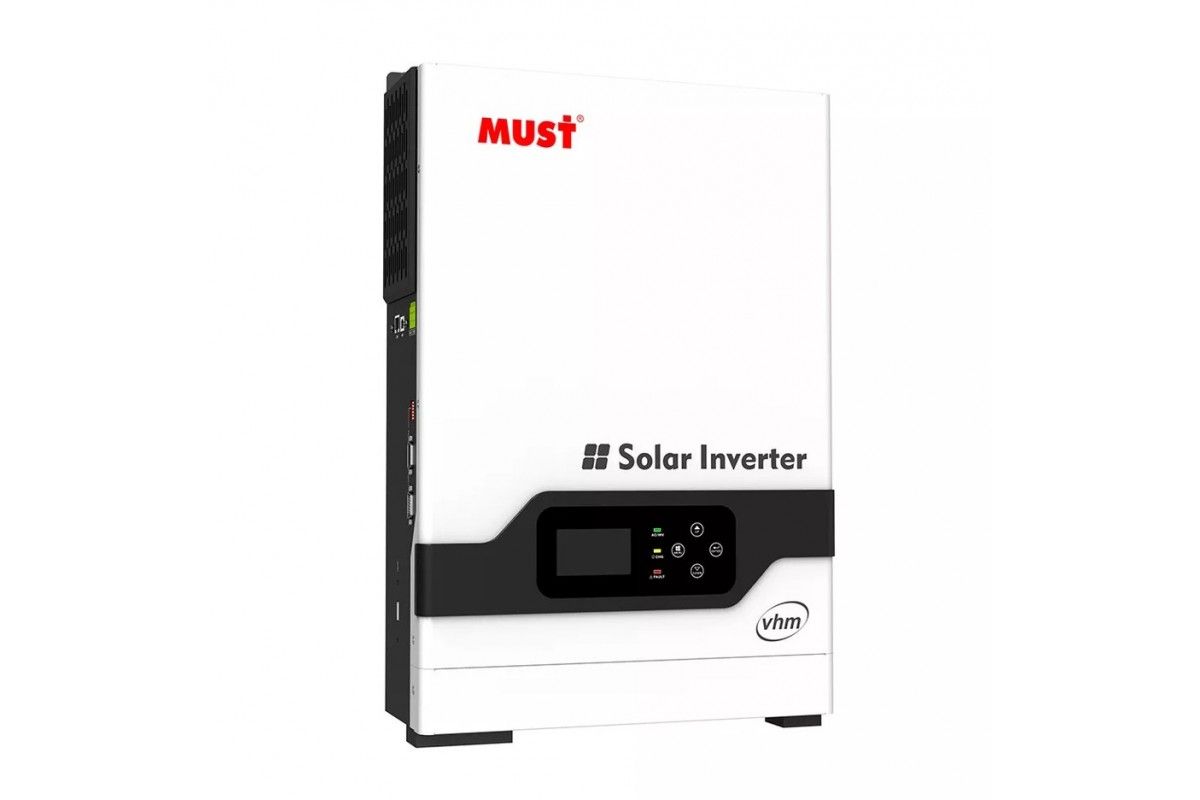

Гибридный инвертор MUST PV18-3024 VHM (3 кВт, 24В, 80A)
Гибридный инвертор MUST PV18-3024 VHM характеризуется выходной мощностью до 3000 Вт, пусковой мощностью до 6000 Вт (пуск электродвигателя мощностью до 3,5 лс), напряжением на АКБ 24 В, технология заряда MPPT и зарядным током. Имеет выход подачи сигнала на АВР генератора (для автоматического запуска генераторов). Новая модель гибридного инвертора с улучшенными показателями максимального напряжения холостого хода СБ-145В и максимального тока заряда – 80А!
Инвертор Must PV18-3024 VHM состоящий из источника бесперебойного питания и контроллера заряда АКБ с технологией заряда MPPT. Он может быть использован в автономных системах электропитания с альтернативными экологически чистыми источниками энергии, такими как, например, солнечные батареи. Данный инвертор спроектирован для постоянной круглосуточной эксплуатации, а также для любого типа нагрузок. таких как электроинструменты, бытовая техника и электроника, офисная оргтехника.
Инверторы Must PV18-3024 VHM созданы специально для работы в составе солнечных систем . В линейке представлены устройства мощностью от 1 кВА (12В) до 5 кВА (48). В нашем ассортименте обычно модели на 3 кВт 24В и 5кВт 48В.
Инвертор, помимо сетевого зарядного устройства, имеет мощный солнечный MPPT контроллер на ток 30/80А, позволяющий синхронизировать работу электросети и солнечных батарей. Другими словами, инвертор способен передавать потребителям сетевую и солнечную энергию в зависимости от выбранных приоритетов. Устройства выполнены по высокочастотной схеме и имеют высокий КПД, что вместе с низким собственным потреблением делает их очень эффективными во время работы в составе автономных солнечных электростанций. Мощность зарядного устройства достаточно велика, равна мощности самого инвертора, например у модели 3 кВА, максимальный зарядный ток 30А. Таким образом, при заряде аккумуляторов от генератора обеспечивается минимальное время заряда и режим экономии топлива.
Инверторы Must PV18-3024 VHM обеспечивают также:
- Синусоидальный выходной сигнал;
- Возможность выбора диапазона входного напряжения;
- Возможность выбора величины зарядного тока. Эта функция очень полезна при работе с аккумуляторами малой емкости;
- Возможность выбора приоритетного источника энергии для питания нагрузки (солнечные батареи-сеть-аккумуляторы);
- Защита от перегрузки и короткого замыкания, глубокий разряд АКБ;
- информативный ЖК-дисплей;
- автоматический перезапуск при срабатывании защиты или возобновлении питания от сети;
- функция холодного старта
- встроенное солнечное зарядное устройство с наблюдением за точкой максимальной мощности солнечной батареи (МРРТ).
Must PV18-3024 VHM – это однофазный блок бесперебойного питания (инвертор с зарядным устройством), рассчитанный на эксплуатацию с номинальной нагрузкой до 3 кВт/3 кВА. отслеживать точку максимальной мощности солнечной батареи. Комбинированный инвертор широко используется для систем автономного резервного или бесперебойного электропитания для дач, квартир, небольших домов и офисов или компьютерной техники, серверов и котлов. И вам для этого достаточно только одного устройства!

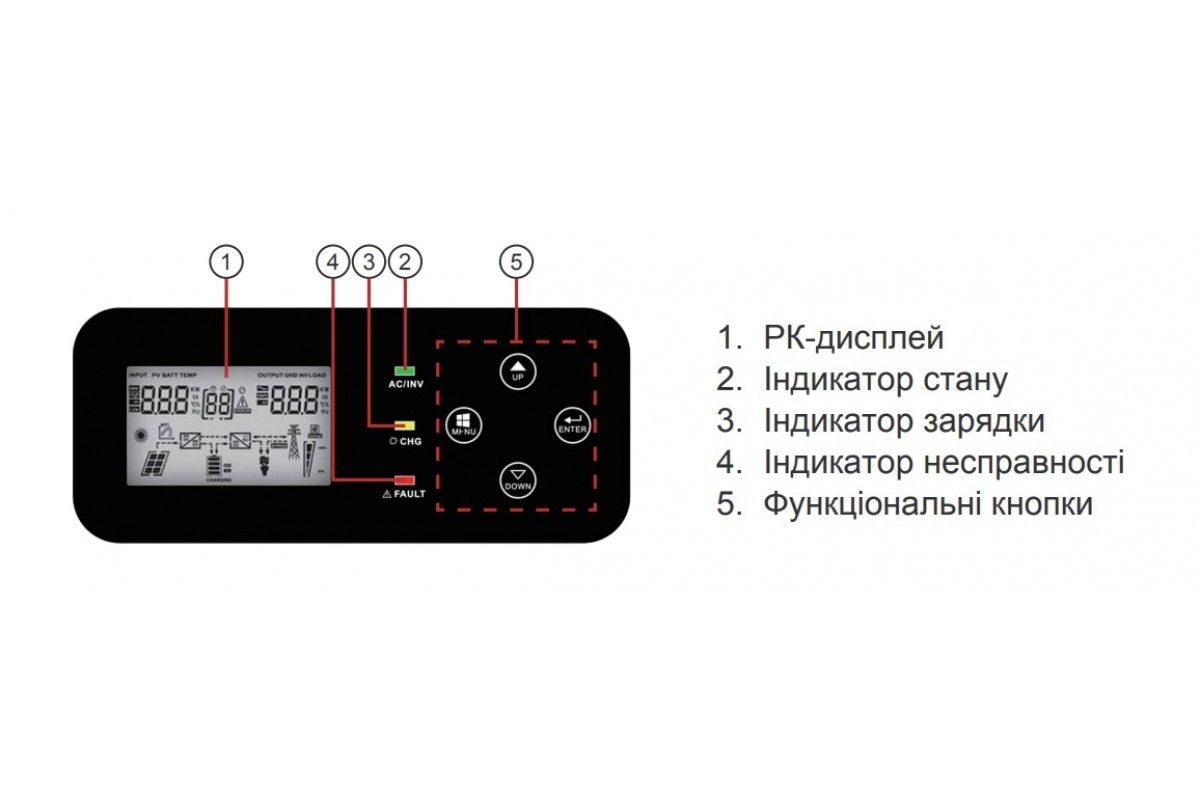

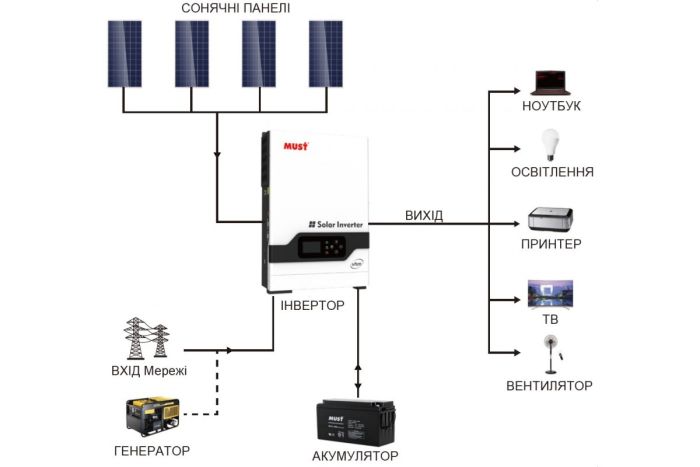

Для полноценной работы к инвертору необходимо подключить АКБ, солнечные батареи, электрические сети и нагрузки. ДБЖП оснащен двумя зарядными устройствами – от солнечных батарей с одним MPPT-трекером и от входящей электрической сети. Инвертор оснащен ЖК-индикатором, который схематически отображает текущий рабочий режим и позволяет ознакомиться с рабочими параметрами напряжения и тока). Для ознакомления с рабочими параметрами и настройкой рабочей конфигурации инвертора используются 4 функциональных кнопки. Режимы зарядки и приоритеты работы легко настраиваются установщиком или самим пользователем.
Пользователь или установщик может выбирать и изменять приоритеты работы и настройки:
- приоритетный источник питания нагрузки;
- Приоритетный источник для зарядки АКБ;
– тип используемых АКБ и параметры их зарядки.
Подробнее о приоритетах Must PV18-3024 VHM:
- Источник питания нагрузки . Пользователю предлагается определить какое значение в системе питания он отводит гибридному инвертору - резервное питание от входной сети 220В или максимальная автономия и снижение зависимости от входящей электрической сети и получение максимальной количества энергии от Солнца. При резервном питании пользователь выбирает режим, при котором инвертор прежде всего подключает нагрузку непосредственно к электрической сети, а при ее исчезновении переходит на питание от солнечных батарей днем или АКБ вечером и ночью до момента разряда АКБ или восстановления входящей сети. При выборе режима максимальной автономии инвертор сначала питает нагрузку от энергии Солнца, затем переходит питание от АКБ и если АКБ разряжен, а Солнце еще дает энергии,
- Источник для заряда АКБ . Пользователю доступны три режима заряда АКБ – только от солнечной энергии, от солнечной энергии и при ее отсутствии от входящей сети, от входящей сети и при ее отсутствии от солнечной энергии.
- Тип АКБ и параметры зарядки . Пользователю доступен выбор типа АКБ – AGM, Flooded, User defined. Для типа AGM (или GEL) параметры заряда установлены на заводе, в других режимах пользователь сам подбирает величины напряжения для режимов заряда bulk, floating, порога разряда и порога достаточного заряда для подачи солнечной энергии для питания нагрузки . Также пользователь выбирает величину максимального тока заряда АКБ – 20А или 30А.
Также пользователь может выбрать частоту выходного переменного напряжения 50Гц или 60Гц, диапазон входящего напряжения сети, пропускаемый без коррекции - или 90...280В, или 170...280В , режим авторестарта после срабатывания защиты, звуковой сигнализации отсутствия основного источника питания.
Для мониторинга работы инвертора может быть подключен к компьютеру через COM-порт и с помощью комплекта поставки выдавать рабочую информацию на ПК.
Рекомендации по размещению инвертора – располагать на вертикальной стене, минимальное отступление сверху и снизу от препятствий – 300мм, от боковых помех –; 200мм. Это необходимо для обеспечения эффективного воздушного охлаждения инвертора.
Рекомендации по подключению кабелей к инвертору - прежде всего подключите заземление! Во вторую очередь подключите АКБ и затем уже входную сеть и нагрузку! Пересечение проводов, подключаемых, не должен быть менее 2.5 мм² для 220В, не менее 16 мм² для АКБ. Сечение провода для солнечных батарей рассчитывается по допустимому падению напряжения, и обычно не менее 4 мм².
- Чистая синусоида
- Высокий диапазон входного напряжения PV (макс. 145В)
- Встроенный 80A MPPT солнечный контроллер заряда
- Функция выравнивания заряда батареи для оптимизации работы батареи и продления срока службы
- Встроенный антипылевой комплект для
- Встроенный 80A MPPT солнечный контроллер заряда
- Функция выравнивания заряда батареи для оптимизации работы батареи и продления срока службы
- Встроенный антипылевой комплект для работы в жестких условиях.
Технические характеристики Must PV18-3024 VHM |
| Номинальное напряжение системы | 24В |
| ВЫХОД ИНВЕРТОРА |
| номинальная мощность | 3000 Вт |
| Пиковая мощность | 6000 Вт |
| Форма выходного сигнала | Чистая синусоида |
| Регулировка напряжения (режим АКБ) | (220-240 В) |
| КПД инвертора (пиковая) | 93% |
| Время переключения | 10 мс (UPS / VDE4105) 20 мс (APL) |
| ВХОД ПЕРЕМЕННОГО ТОКА |
| Напряжение | 230В |
| Выбор диапазона напряжения | 170~280 В (UPS) / 90~280 В (APL) / 184~253 В (VDE4105) |
| АККУМУЛЯТОР | |
| Диапазон частот | 50Гц/60Гц (Автоматическое определение) |
| СОЛНЕЧНОЕ ЗАРЯДНОЕ УСТРОЙСТВО/СЕТЕЧНОЕ ЗАРЯДНОЕ УСТРОЙСТВО |
| Плавающее напряжение заряда | 27,4 В |
| Защита от перезаряда | 30В |
| Макс. напряжение ХХ солнечного коллектора | 145В |
| Диапазон напряжения MPPT | 30~130 В |
| Энергопотребление в режиме ожидания | 2 Вт |
| Рекомендуемая входная мощность PV | 2000 Вт |
| Максимальный ток сонячного заряда | 80А |
| Максимальная эффективность | 98% |
| Максимальный ток заряда от сети | 20/30А |
| Суммарный макс. ток заряда | 80А |
| Влажность | 5% до 95% Относительной влажности (без конденсации) |
| Рабочая температура | 0°C~50°C |
| Температура хранения | -15°C ~60°C |
| Подключаемый тип АКБ | Свинцово-кислотные (SLA)/Свинцово-углеродный/С жидким электролитом (WET)/AGM/GEL/Multi-GEL/Carbon-Zinc/Li-ion/LiFePO4 |
| Диапазон входного напряжения, | 60-130 |
| Допустимая пиковая мощность, Вт | 6000 |
| Исходное напряжение | 220~240 |
| Форма выходного напряжения | Чистая синусоида |
| Аккумуляторная батарея | Внешняя |
| Интерфейсы подключения к ПК | RJ-45/USB/Wi-Fi |
| КПД, % | 93 |
| Тип индикации | LCD-дисплей/LED |
| класс защиты | IP40 |
| Особенности инвертора | Сквозной 0 |
| Рабочая температура, °С | 0-55 |
| Тип инвертора | Гибридный |
| Тип контроллера (трекера) | MPPT |
| Количество контроллеров (трекеров) | 1 |
| Выходная мощность, Вт | 3000 |
| Количество фаз | 1 |
| Напряжение АКБ, В | 24 |
| Ток заряда АКБ, А | 80 |
| Размеры (Ш*В*Г) (мм) | 272*355*100 |
| Вес (кг) | 11 |
Купить Гибридный инвертор Must PV18-3024 VHM 3 кВт, 24В, 80A в интернет-магазине Electro100
Купить Гибридный инвертор Must PV18-3024 VHM 3 кВт, 24В, 80A вы можете в интернет-магазине Electro100 за ценой 19 299 грн. В каталоге нашего интернет-магазина представлена качественная электротехника известных брендов, в том числе производителя Must. Мы предлагаем качественную продукцию с официальной гарантией и возможностью обслуживания в авторизованных сервисных центрах. Приобретайте высокое качество по выгодной цене уже сегодня!
