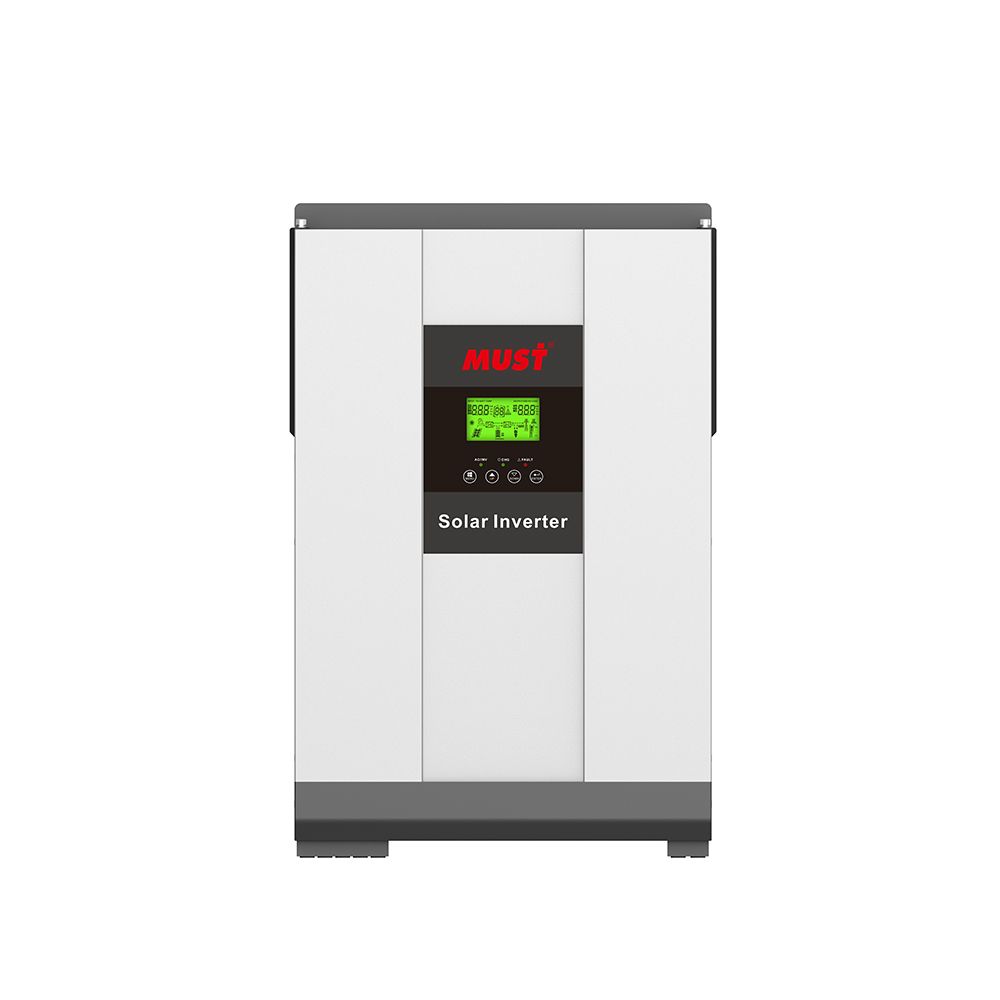

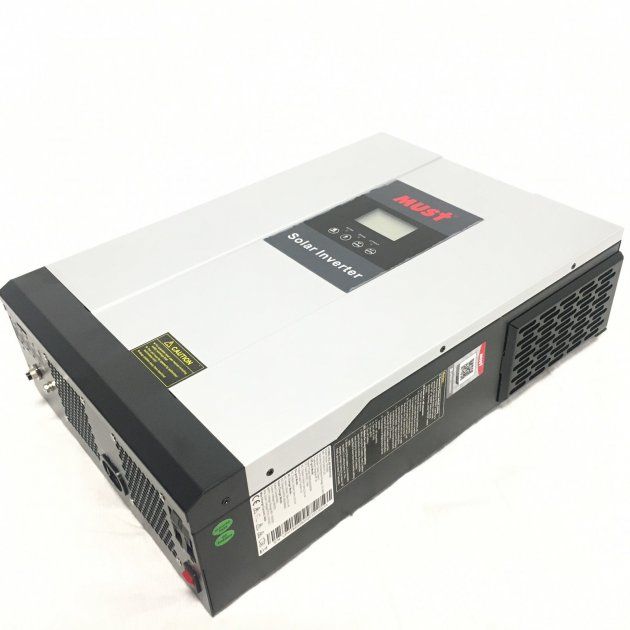

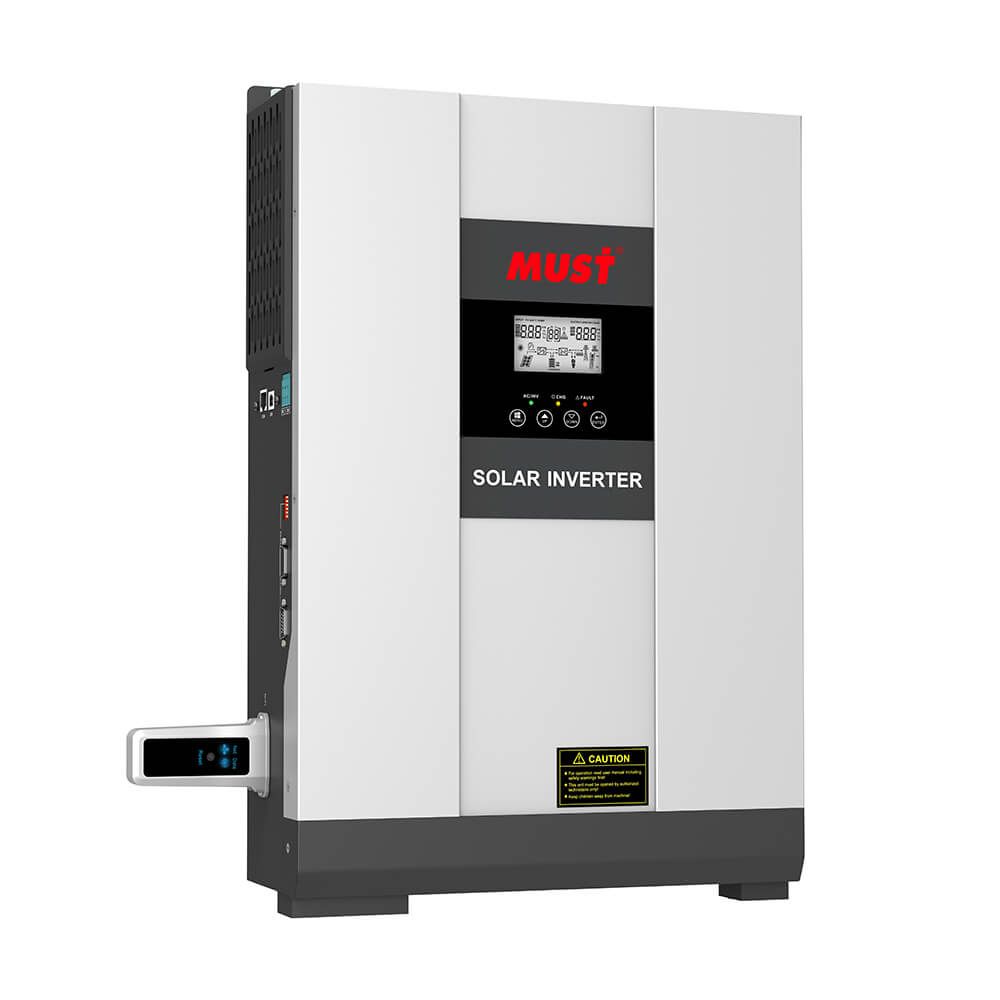

Гибридный инвертор PV18-5048 VHM Must - это универсальный инвертор, сочетающий функции инвертора, солнечного зарядного устройства для аккумулятора и контроллера заряда, чтобы обеспечить постоянное питание электрических устройств. -дисплей отображает всю информацию о рабочем состоянии, входных и выходных величинах, а также позволяет настроить рабочие параметры, такие как ток зарядки батареи, приоритет переменного/солнечного зарядного устройства и приемлемое входное напряжение на основе различных программ. на АКБ 48 В, технология заряда MPPT (ВТМП) и зарядным током до 80 А. Имеет выход для подачи сигнала на АВР генератора (для автоматического запуска генераторов). Новая модель гибридного инвертора с улучшенными показателями максимального напряжения холостого хода СБ -145В и максимального тока заряда - 80А. Инвертор "смешивает" энергию от солнечных батарей и от городской сети.
- Чистая синусоида Smart LCD настройка (рабочие режимы, зарядный ток, зарядное напряжение и т.д.).
- Встроенный MPPT контроллер заряда мощностью 80A КПД MPPT до 98%.
- Новый режим работы SUB (Солнце-сеть-АКБ) для серии 4K-5K. Инвертор "смешивает" энергию от солнечных батарей и от городской сети.
- Объединение солнечной системы, сети переменного тока и источника питания от батареи для обеспечения непрерывной работы.
- Защита от перегрузки, короткого замыкания и глубокого разряда.
- Совместим с генератором Поддержка USB, функция мониторинга RS485.
- Параллельная работа до 3 блоков (для 4кВА/5кВА).

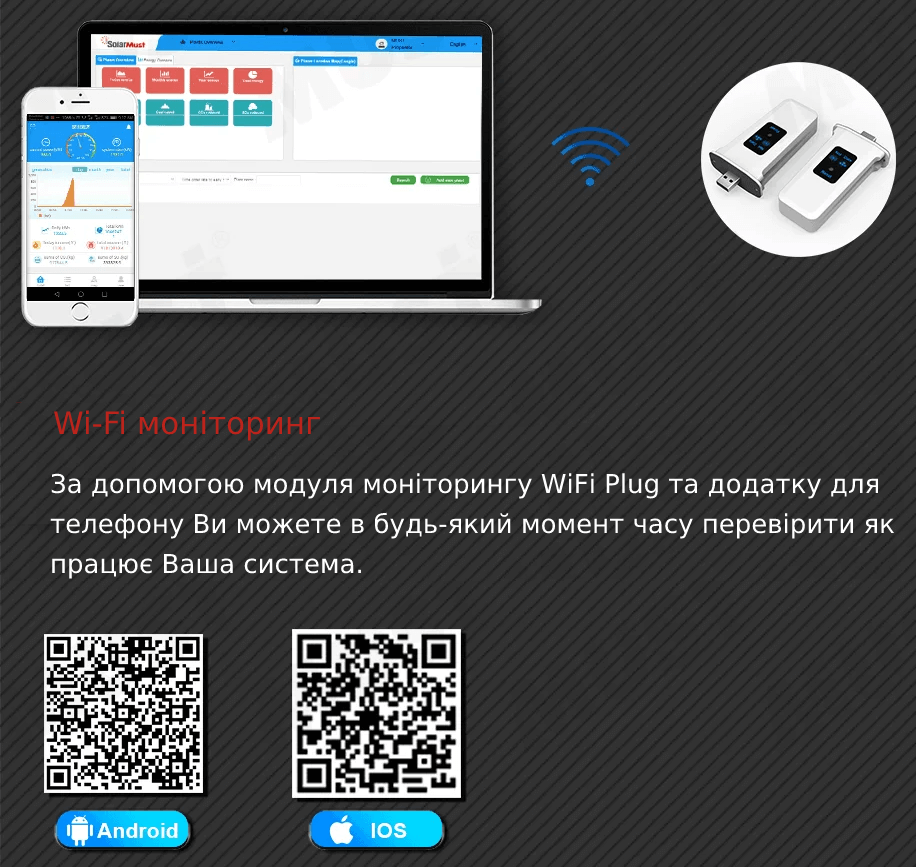

- Wi-Fi мониторинг с помощью модуля Wi-Fi Plug.
Must PV18-5048 VHM 5кВт могут работать в параллельном режиме до 3х устройств.
После установки комплекта защиты от пыли инвертор автоматически обнаружит этот комплект и активирует внутренний термодатчик для регулировки внутренней температуры. Благодаря пыленепроницаемой конструкции он значительно повышает надежность в строгих условиях.
Must PV18-5048 VHM- это однофазный блок бесперебойного питания (инвертор с зарядным устройством), рассчитанный на эксплуатацию с нагрузкой номинальной мощностью до 5 кВт/5 кВА. Must PV18-5048 VHM содержит солнечный MPPT контроллер, который может отслеживать точку максимальной мощности солнечной батареи. Комбинированный инвертор широко используется для систем автономного резервного или бесперебойного электропитания для дач, квартир, небольших домов и офисов или даже компьютерной техники, серверов и котлов. И вам для этого достаточно всего одного устройства!

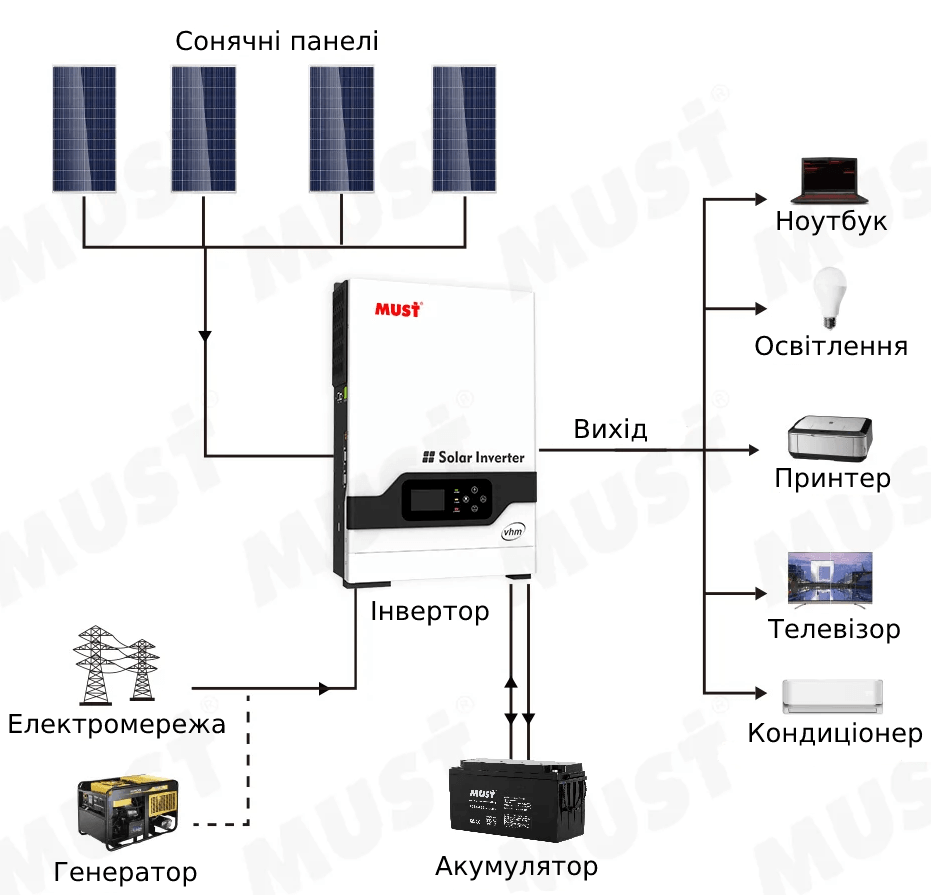

Для полноценной работы к инвертору необходимо подключить АКБ, солнечные батареи, входящие электрическую сеть и нагрузку. ББП оснащен двумя зарядными устройствами – от солнечных батарей с одним MPPT-трекером и от входящей электрической сети. Инвертор оснащен ЖК-индикатором, отображающим схематически текущий рабочий режим и позволяющий ознакомиться с рабочими параметрами напряжения и токи). Для ознакомления с рабочими параметрами и настройкой рабочей конфигурации инвертора используются 4 функциональные кнопки. Режимы зарядки и приоритеты работы легко настраиваются установщиком или самим пользователем.
Пользователь или установщик может выбирать и изменять приоритеты работы и настройки:
- приоритетный источник питания нагрузки;
- приоритетный источник для зарядки АКБ;
- тип используемых АКБ и параметры их зарядки.
Источник питания нагрузки. Пользователю предлагается определить какое значение в системе питания он отводит гибридному инвертору - резервное питание от входной сети 220В или максимальная автономия и снижение зависимости от входящей электрической сети и получение максимального количества энергии от Солнца. При резервном питании пользователь выбирает режим, при котором инвертор в первую очередь подключает нагрузку непосредственно к электрической сети, а при ее исчезновении переходит на питание от солнечных батарей днем или АКБ вечером и ночью до момента разряда АКБ или восстановления входной сети. При выборе режима максимальной автономии инвертор сначала питает нагрузку от энергии Солнца, затем переходит на питание от АКБ и если АКБ разряжен, а Солнце еще не дает энергии, то переходит на питание от внешней сети и при возобновлении выработки энергии от Солнца после заряда АКБ восстанавливает питание от энергии Солнца.
Источник для заряда АКБ. Пользователю доступны три режима заряда АКБ - только от солнечной энергии, от солнечной энергиие отсутствие от входящей сети, от входящей сети и при ее отсутствии от солнечной энергии.
Тип АКБ и параметры зарядки. Пользователю доступен выбор типа АКБ – AGM, Flooded, User defined. Для типа AGM (или GEL) параметры заряда установлены на заводе, в других режимах пользователь сам подбирает величины напряжений для режимов заряда bulk, floating, порога разряда и порога достаточной степени заряда для подачи солнечной энергии для питания нагрузки. Также пользователь выбирает величину максимального тока заряда АКБ - 20А или 30А.
Также пользователь может выбрать частоту выходного переменного напряжения 50Гц или 60Гц, диапазон входных напряжений сети, пропускаемый без коррекции - или 90...280В, или 170. .280В, режим авторестарта после срабатывания защиты, звуковой сигнализации отсутствия основного источника питания.
Для мониторинга работы инвертора он может быть подключен к компьютеру через COM-порт и с помощью из комплекта поставки выдавать рабочую информацию на ПК.
Рекомендации по размещению инвертора - располагать на вертикальной стене, минимальное отступление сверху и снизу от помех - 300мм, от боковых помех - 200мм. Это необходимо для обеспечения эффективного воздушного охлаждения инвертора.
Инвертор Must PV18-5048 VHM имеет функцию контроля RS485

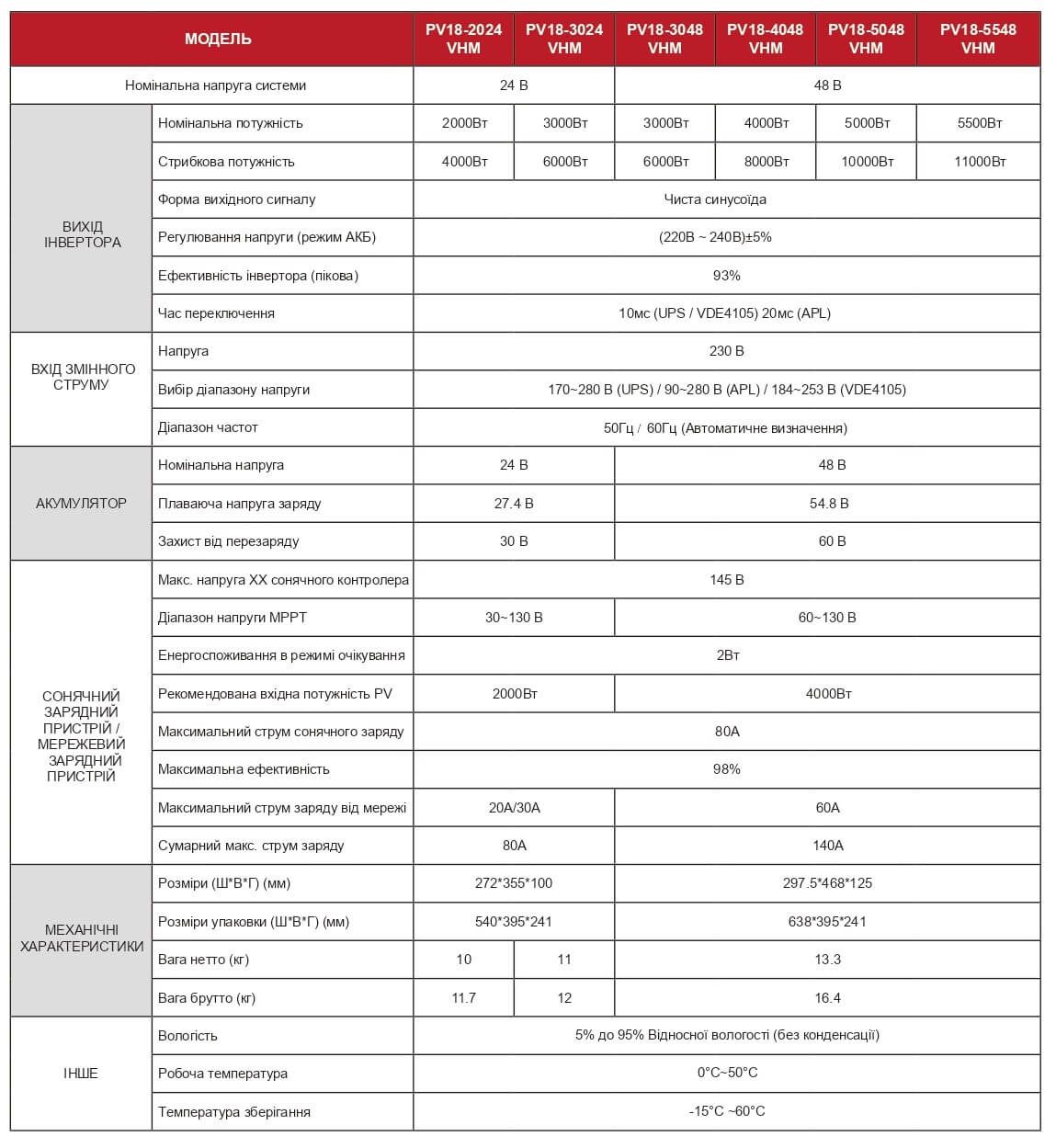

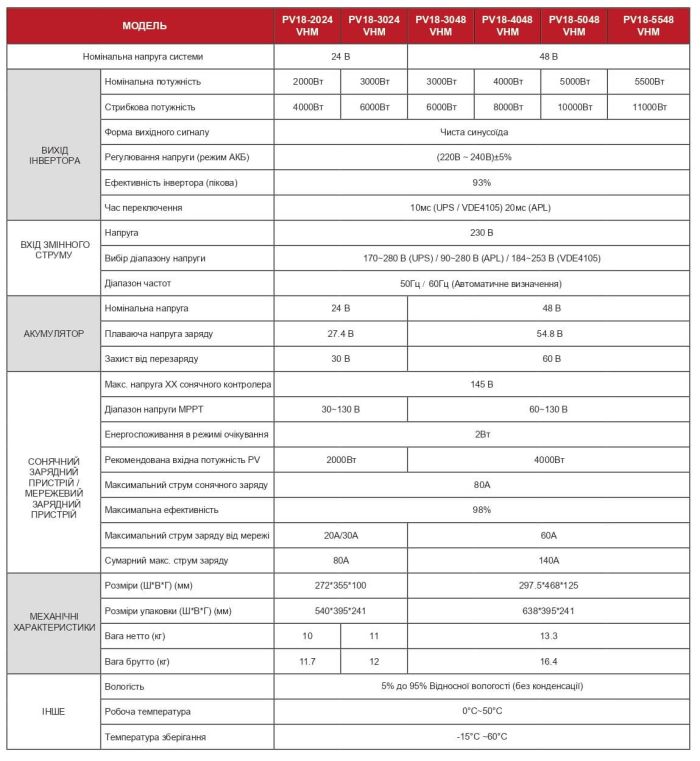

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Must PV18-5048 VHM: |
| Тип инвертора | комбинированный батарейный |
| Количество фаз | 1 |
| Номинальная мощность нагрузки, Вт (ВА) | 5000 (5000) |
| Краткая перегрузка, Вт (ВА) | 10000 |
| Допустимые перегрузки /в течение | 150% / 5 с |
| Форма выходного напряжения | Чистая синусоида |
| Номинальное напряжение переменного тока, В | 230 |
| Номинальная частота входной сети, Гц | 50/60 (автоопределение) |
| Диапазон входных напряжений | 90...280В (режим APL) / 170...280В (режим UPS) / 186...253В режим VDE4105) |
| Номинальное напряжение АБ, | 48 |
| Зарядный ток АБ, А | 120/140 (устанавливается в меню, суммируются токи ЗУ от сети и от солнечного контроллера) |
| Максимальный ток заряда от солнечных батарей, А | 80 (устанавливается с шагом 1 А) |
| Максимальный ток заряда от сети, А | 60 |
| Алгоритм заряда АБ | 3-х ступенчатый (основной заряд, поглощающий заряд [absorption], поддерживающий заряд) для GEL/AGM/Flooded / 4-х ступечатый для Li |
| Рекомендуемая емкость АБ, А*ч | 200...900 |
| Тип солнечного контроллера | MPPT |
| Максимальное напряжение холостого хода СБ, | 145 |
| Диапазон слежения за ТММ, | 64-130 |
| Время переключения на АБ, мс | 10...20 |
| Собственное потребление инвертора на холостом ходу | не более 35 Вт |
| Собственное потребление солнечного контроллера | 2 Вт |
| Количество MPPT трекеров | 1 |
| Макс. входная мощность ПН, Вт | 3840 |
| Эффективность MPPT | 98% |
| КПД инвертора | 93% |
| Степень защиты | IP20 |
| Допустимая влажность | 0...80% (без образования конденсата) |
| Размеры (ш/у/ч), мм | 298x468x125 |
| Вес, кг | 13,3 |
